드레인보드
LD70
Product Description
GECO Land Drain® (수직 배수재)는 느린 배수의 통합을 촉진하고 전단 강도를 가속시키기 위해 설계되었습니다. GECO LD70은 독특한 주름을 가진 플라스틱 코어와 내구성 있는 지오텍스타일(특성의 의하여 변경 가능합니다) 로 구성되어 있습니다. GECO Land Drain®은 항만 매립 및 간척, 도로, 철도, 공항공사 등 다양한 국토 개발 공사에 사용되는 “연약지반 압밀 촉진 배수재”로서 그간 축적된 연구 및 생산, 기술을 바탕으로 많은 토목공사 현장에서 경제성 및 안정적인 시공으로 공비 절감으로 안정적인 공사 진행을 지원합니다.
| Product Description | |||
|---|---|---|---|
| 코어 타입 | LD 70 | ||

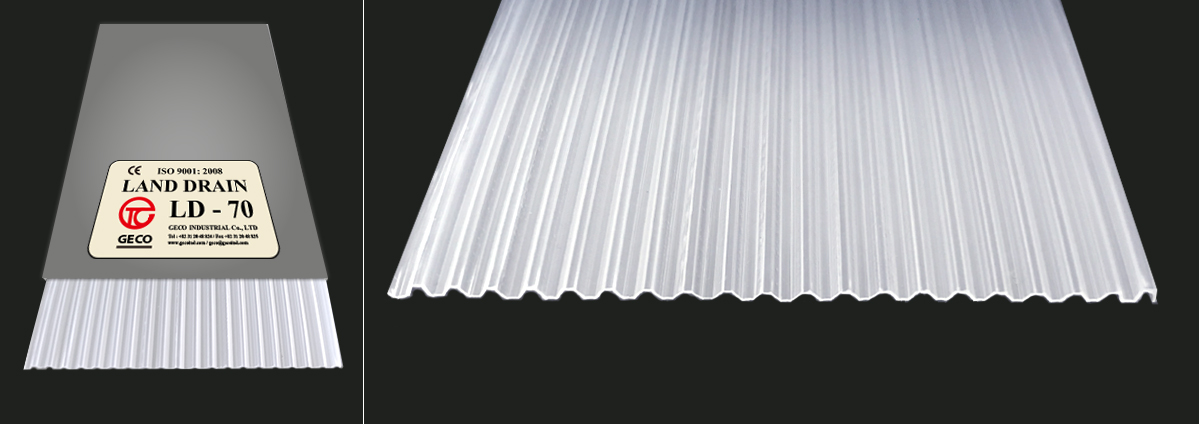

| 코어 형상 |  |
||
| 폭 | ASTM D3774/ EN ISO 9863 | mm | 100 ± 5 |
| 두께 | ASTM D5199 /EN ISO 9863 | mm | 4.0 ± 1.0 |
| 재질 | PP/PET | ||
| Hydraulic Properties Drain | |||
|---|---|---|---|
| 배수성능 qw (250,0.1)1) | ASTM 4716 | ml/s | >100 |
| 배수성능(qw)2) | EN ISO 12958 | ml/s | -요청사항에 의해 |
| Mechanical Properties | |||
|---|---|---|---|
| 인장강도 | ASTM D4595 /EN ISO 10319 | kN/Full Width | >2.0 |
| 인장신도 Max (10%) | ASTM D4595 /EN ISO 10319 | % | >2.2 |
| 인장신도 Min (7%) | ASTM D4595 /EN ISO 10319 | % | >1.0 |
| Hydraulic Properties Filter3) | |||
|---|---|---|---|
| 유효 구멍 크기 O904) | ASTM D4751 /EN ISO 12956 | ㎛ | >75 |
| 투수 계수 | ASTM D4491 /EN ISO 11058 | m/s | >1.0 x 10-4 |
| Packing Details | |||
|---|---|---|---|
| 롤 길이 | m | 200 ~ 300 | |
| 파렛 롤 수량 | Roll | 23 | |
| 40 ft 컨테이너 파렛 수량 | Pallet | 22 | |
| Total Length per Container | 300m * 23 R * 22 P | m | 151,800 |
1) qw = q배수성능은 요구 사항의 의해 테스트 될 수 있습니다.
2) 시험 방법 EN ISO 12958의 따라 버클 및 스트레이트 조건 Soft 와 Rigid 의 조건하에 테스트가 가능합니다.
3) 필터재(부직포)의 따라 편차가 생길 수 있습니다.
4) 여러 종류의 Hole 크기로 테스트가 가능합니다.
2) 시험 방법 EN ISO 12958의 따라 버클 및 스트레이트 조건 Soft 와 Rigid 의 조건하에 테스트가 가능합니다.
3) 필터재(부직포)의 따라 편차가 생길 수 있습니다.
4) 여러 종류의 Hole 크기로 테스트가 가능합니다.
- 테스트 방법 및 결과는 K SK시험방법도 가능합니다.
- 주어진 값은 지표이며 평균치를 배경으로 합니다. 결과는 연구소 및 공인 시험 기관을 기반으로 합니다.
- 표준 편차로 인해 기계적 특성의 10 %와 유압 특성 결과의 20 %가 다를 수 있습니다. 제품은 지속적으로 개발되고 개선 될 수 있으며 이러한 값은 시간이 지남에 따라 변경 될 수 있습니다.
- 기술 컨설턴트에 관한 문의 사항은 techsupport@gecoind.com으로 기술 부서에 전자 메일로 문의하십시오.
